2 tiibukse paneeli
paigutust teie projekti jaoks
Enne klaasi, viimistluse ja riistvara valimist määrake ava, paneeli toimimine ja vaba läbipääs. Tooge oma kujundus DERCHI abil fookusesse.
Arhitektidele, sisustusmeeskondadele ja projektiostjatele
Valige, mida iga paneel teeb.
Kahe paneeliga ava võib kombineerida kiigelehte fikseeritud klaasidega või kasutada paari hingedega lehti. Toiming muudab läbipääsu, raami ühendust ja riistvara.
Valgus üle ava.
Ühe lehe läbimine.
Valige see marsruut, kui üks igapäevane ukseava vastab lühisele ja külgnev paneel võib jääda fikseerituks. Leidke kiigeleht tsirkulatsiooni ja mööbli ümber.
Planeerige ava mõõtmedIgapäevane juurdepääs, teise
lehega laiemaks avamiseks.
Valige see marsruut, kui mõlemad lehed peavad avanema. Määratlege igapäevane aktiivne leht ja kuidas teine leht kinnitatakse ja vabastatakse.
Vaadake kahelehelisi süsteemePaneelide arv kirjeldab paigutust. Topeltklaasid kirjeldavad klaaspaketti; topelttoime kirjeldab lehte, mis kõigub mõlemas suunas. Need on eraldi valikud. Diagrammid illustreerivad toimimist, mitte tellimuse mõõtmeid.
Mõõtke avaus.
Seejärel mõõda läbikäik.
Fikseeritud paneel lisab klaasimist, mitte läbipääsu. Hoidke need neli mõõdet eraldi, et paigutus ja tsitaat kirjeldaksid sama ava.
Mõõdetud saidi avanemine
Ümbritseva ehituse vaheline ava. Märkige, kas viimistlus on juba paigas.
Valmis raami suurus
Valitud raamikoostu väliskülg, sealhulgas ühendus fikseeritud klaasiga.
Ukselehe suurus
Liikuv leht ise. Kataloogilehe laius ei ole raami täielik laius.
Kasutatav puhas läbipääs
Marsruut, mis jääb lahtise ukse korral, võttes arvesse raami, peatusi, riistvara ja külgnevaid takistusi.
Näidake kiike põrandaplaanil. Enne paneelijaotuse kinnitamist kontrollige mööblit, ringlust ja kõiki kohalikke juurdepääsunõudeid.
Viige paigutus
terviklikuks uksesüsteemiks.
Kasutage P103 süsteemiteavet, et arutada koos raami, klaaside ja toimimise üle. Selle montaažilehel eristatakse ühe- ja paarislehelisi paigutusi.

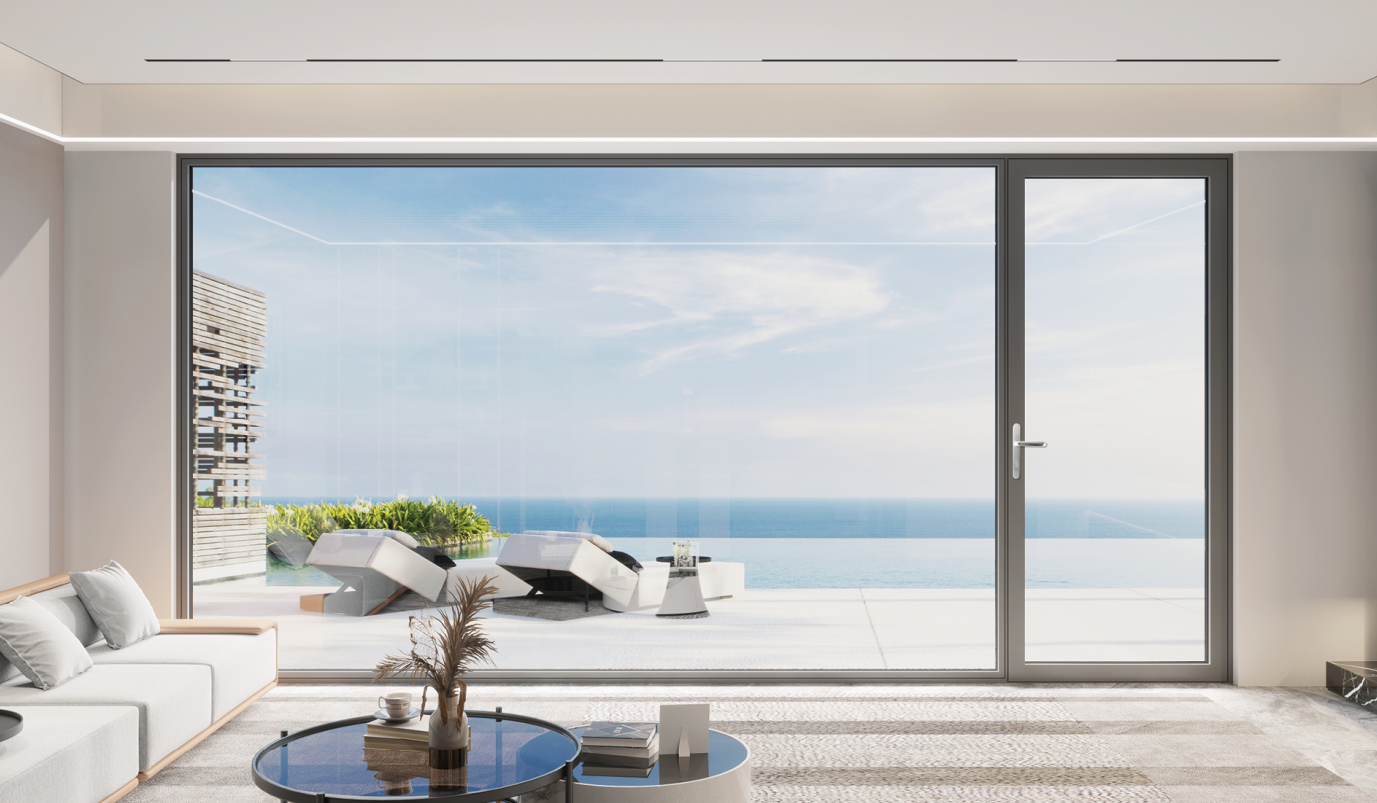

Fikseeritud klaaside kõrval asuva pöördelehe jaoks näidake oma projekti joonisel paneeli jaotust, fikseeritud raami ühendust ja vajalikku läbipääsu. Valige kogu komplekt enne mõõtmete ja komponentide kokkuleppimist.
Vaadake P103 süsteemi üksikasju
Hoidke valgust.
Valige vaade.
Fikseeritud paneel ja liikuv leht võivad mõjutada erinevaid vaatejooni. Määrake, kus vajate vaadet läbi ava ja kus visuaalne privaatsus on oluline.
Nähtavus
Kaardistage vaade koridorist, lauast või istumisnurgast. Otsustage, millised ava osad peaksid jääma läbipaistvaks.
Privaatsus
Kirjeldage linastusala ja vaatamissuunda. Vaadake koos läbi kavandatud klaasitöötlus ja viimistlege näidis.
Ohutus ja heli
Eraldi täpsustage nõutav turvaklaas ja akustiline sihtmärk. Kõne privaatsus sõltub kogu uksest, ühendustest ja perimeetri tihenditest – mitte ainult klaasikihtidest.
Detailid, mis panevad
avamise toimima.
Valige riistvara nii funktsiooni kui ka viimistluse järgi. Käsitsemine, lukustamine, hingede koormus ja hooldusjuurdepääs kuuluvad samasse spetsifikatsiooni.
Käepide ja lukustusfunktsioon
Määrake läbipääs, privaatsus või võtmega juurdepääs. Jätke käepideme jaoks ruumi fikseeritud paneeli, seina ja külgnevate liitmike kõrvale.
Haardumine, viimistlus ja koordineerimine
Leppige kokku käepideme kujundus ja viimistlege raamiga. Sobitage hinged ja mis tahes sulgurid valitud lehe ja kasutusotstarbega.
Koordineerige fikseeritud paneeli tugi ja raami ühendus liikuva lehega. Kahe töölehe puhul kasutage paarislehekomplekti ja selle lukustusjärjestust.
Tehke sein ja põrand
osa püksikummist.
- Seina ja fikseeritud paneeli ühendus
Salvestage seina paksus, aluspind ja külgnev glasuurraam. Valitud detail määrab kinnituse ja klaasi toe.
- Valmis põrand ja uksepõhi
Näidake lõplikku põrandataset, põranda ehitust ja ukse-aluse nõuet. Leppige künnis ja tihendi detail paigaldajaga kokku.
- Kiik ja juurdepääs
Märkige üleandmise nimetamiseks kasutatud takistused ja vaatluspool. Kaasake tarnejuurdepääsu- ja käsitsemispiirangud suuremate koostude jaoks.
Disainimeeskond määrab avamisnõuded; tarnija teeb kokkupaneku ettepaneku; paigaldaja koordineerib saidi liidest.
Sobitage paberimajandus
kokkupanekuga.
Määrake täpne süsteem, toimimine, mõõtmed ja komponendid. Nõutavad aruanded peaksid kehtima selle konfiguratsiooni ja kavandatud kasutuse kohta.
Arutage oma joonistusnõudeidPaigutus ja liidesed
Plaan, kõrgus, suurus, käsitsemine, fikseeritud paneeli ühendus ja põranda detail.
Klaasi ja komponentide ajakava
Klaasi kogumine, töötlemine, raami viimistlus, hinged, käepide ja lukustusfunktsioon.
Vastavad jõudlusdokumendid
Projekti kriteeriumid, katsemeetod ja aruande ulatus, mis vastavad kavandatavale koostule ja kavandatavale kasutusotstarbele.
Kohaletoimetamine ja omamine
Tarne- ja paigalduskohustused, käsitsemisjuhised, hooldus ja komponentide asendamise korraldus.
Enne ostmist leppige kokku oma tellimuse kirjalik ulatus, alguskuupäev, hooldusnõuded ja teeninduskorraldus.
Üks selge lühikirjeldus.
Võrreldav tsitaat.
Enne hindade võrdlemist joondage ava ja tarne ulatus. Erinev paneeli lõhenemine, klaasi kogunemine või tarnevastutus muudab noteeritavat.
01 / Avamise ajakava
Projekti asukoht, kasutusala, uksejäljed, kogused, mõõtude alus, fikseeritud külg ja pöörde suund.
02 / Komponentide lühikirjeldus
Klaasi-, viimistlus- ja riistvaravalikud, nõutavad joonised, näidised ja jõudluskriteeriumid.
03 / Tarne ulatus
Sihtkoht, nõutav koha kuupäev, pakkimise ja kokkupaneku eelistused, saatmis- ja paigalduskohustused.
Enne tootmist joondage joonise versioon, komponentide ajakava, näidisotsused ja pakkimisplaan. Salvestage muudatused samade uksemärkide suhtes.
Arutage oma projekti pakkumistPaar praktilist
küsimust.
Kasutage projekti lühikirjeldust, et lahendada üksikasjad, mis mõjutavad teie tellimust, tarnimist ja paigaldamist.
Alustage oma avamisest.
Rääkige meile, kuidas see peab töötama.
Jagage uksegraafikut, märgitud fotot või lihtsat visandit. DERCHI võib arutada paneelide paigutust, komponentide valikuid ja teie projekti ulatust.
- Projekti asukoht ja kasutamine
- Ava mõõtmed ja kogus
- Fikseeritud külg- ja pöördesuund
- Klaasi ja tarnenõuded
